Product Name: | 983 dispensing controller | Application: | Glue ,epoxy, resin dispensing |
---|---|---|---|
Weight: | 2.5KG | Size: | 230*150*53mm |
Standard: | CE/ROHS/ | type: | free standing |
High Light: | Sprzęt dozujący klej,klej Maszyna Dozownik |

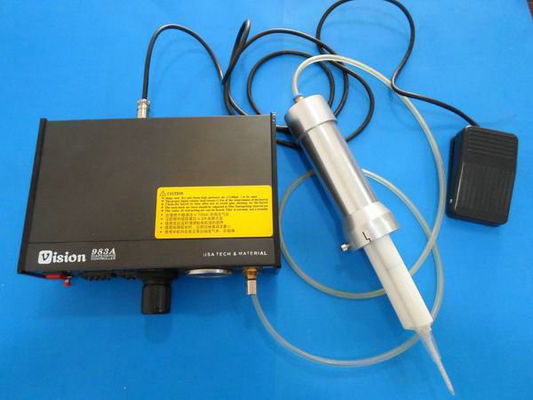

Wysoka dokładność Robotic Automatic Glue / Adhesive dozujący Maszyna 12VDC / 24VDC
Dane techniczne:
wymiary | : 235mmx225mmx60mm | |
Tryb Spit: | 16 rodzajów trybie free-ustawienie, wyświetlacz czasu z rożna | |
Zasilanie | : AC 220V ± 10% / 50Hz AC 110V ± 10% / 60Hz (może być wewnętrzna przemiana) | |
Wewnętrzne napięcie | : 12VDC / 24VDC | |
Pobór energii | <8W | |
Ciśnienie Ciśnienie wejściowe / wyjściowe | 10-100PSI / 1-80PSI | |
źródłem powietrza | Maksymalna 0.99MPa (czyste suche powietrze bez smarowania) | |
Zakres regulacji ciśnienia Out | 0.05MPa - 0.99MPa | |
Zegar na czas | 00.01-99 0,99 S | |
Sztuczna time out | Powłoka ślina Zrównoważony skrzyżowane | |
Spośród odstęp adjusttment | 0.1-9 0,9 S (funkcja automatycznej synchronizacji) | |
Obsługa plików ogłoszenie | funkcja odkurzania | regulowana do 600 mm Hg ciśnienia kontroli negatywnej |
Powtarzalność i na częstotliwości | Dokładność: + 0,01% Częstotliwość:> 800 uderzeń / min | |
Minimalna szybkość wypływu | 0.001ml | |
Język OSD | język angielski |
Opis:
1 | Moc: rozjaśnienie-on, ugasić-off |
2 | Dispalyer na rożnie czasu, pokazując ustawienie czasu |
3 | Regulator ciśnienia powietrza wejściowego, wyciągnąć pierwsze, potem ciśnienie powietrza w górę, gdy clockwiseswitching, powietrze Ciśnienie w dół podczas przełączania anty-zegar |
4 | Displayer Ciśnienie powietrza: 0 ~ 100pSi |
5 | kontroler próżniowy: Próżnia Wycofanie się podczas przełączania anty-zegar, Vacuum Wypłacanie dół gdy przełączanie ruchu wskazówek zegara |
6 | Przycisk Test: może zastąpić nożnego podczas badania |
7 | Spit przycisk DIP czas: pokaż czas ustawił za pomocą plusa i odejmowanie sposobem 00,01 sekundy ~ 99.99 drugi |
8 | Interwał przycisk DIP: pokazuje czas ustawił za pomocą plusa i odejmowanie sposób 0,1 sekundy ~ 9,9 sekund (timing automatycznie) |
9 | Spit wylot: podłączyć pluć igły |
10 | port wejściowy Ciśnienie powietrza: podłączyć źródło powietrza pod wysokim ciśnieniem |
11 | jednostkę programowania dla spiting sposób: 16 rodzajów elastyczne ustawienie |
12 | Footswitch port kontrolera: podłączenie przełącznika nożnego |
13 | wylot Moc wejściowa |
14 | ubezpieczenia na wylocie |
Instrukcja instalacji i
1. Instalacja
2.Setting drogę
Ostrzeżenie i konserwacja
1, ciśnienie powietrza nie mogę mieć więcej niż 7bar (10psi), ciśnienie robocze powietrza nie mogę być bardziej than5.5bar (78psi), jeżeli pressurer powietrza pracy wynosi więcej niż 4 bar, pls używać oryginalnego partsfrom się manufacter.
2, ciekły materiał musi być stired równomiernie przed wprowadzeniem do igły cylinger. będzie lepiej jeśli materiał płyn może być przechowywany w stałej temperaturze od 5 ° centigradeto upewnić się, że ma duże zmiany gęstości materiału płynnego. Jeżeli gęstość ofthe cieczy jest tak wysokie (to znaczy ciecz jest tak lepki, że może być trudno wypluć). Jeśli theliquid konieczności należy rozcieńczyć, pls zgodny z instrukcją płynnej produkcji materialnej.
3, nie należy gwałtownie zwiększyć podciśnienie, w przeciwnym razie płyn zostanie wciągnięty w catheterby próżni. Qty pompy próżniowej powrotem polegać na poziom ciśnienia powietrza, workingcycle, Ilość cieczy splunąć. Jeśli szt próżni jest zbyt dużo, tłok beoverset, zakłócając normalnej pracy
4 Należy unikać zakrytym cieczy cylindra, w przeciwnym razie ciecz przepływa do atmosfery cylinderto zniszczenia wewnętrznej aprt.
5, Pls wyczyścić rzeczy pozostawione w needel cylindra, gdy są potrzebne. Inaczej rzeczy willbecome twardy, a następnie zakłócania pumpback próżniową i zatrzymania igły cylindra.
6 Po użyciu urządzenia, igła cylindra muszą być czyszczone za każdym razem, w przeciwnym razie trudno jest wyjąć igłę, gdy ciecz staje się trudne. Zwykle jest to łatwe toremove płynu z wewnętrznej igły cylindra, tak zanurzenie części w handwater przez 5 ~ 10 minut, wszystkie części zostaną oczyszczone.
7, Pls utylizacji zużyty igła i cylindra w odpowiednim miejscu, aby nie ulegały Somei nappropriate zanieczyszczenia cieczy
Aplikacje:
Urządzenie urządzeń samochodów, opakowań, elektryczne domowe, łożysko,
circuit board, element elektroniczny, aparat, medycyna,
Pakiet aparatury elektrycznej, skraplacz, proces produkcyjny jest rozpatrywane, instrument,
Jewel, przekaźnik, kwarcowy, układ scalony,
Lampa dekoracji, urządzenie radia, złącze przewód elektryczny
