Szczegóły Produktu:
Zapłata:
|
typu: | wielostopniowy separator | Oddzielna wydajność: | 100% |
---|---|---|---|

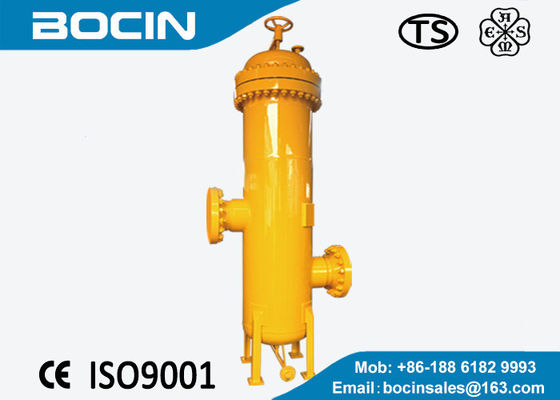

Instalacja: | Pionowy lub poziomy | Precyzja: | 0,3, 1, 3, 5um |
Maksymalny strumień objętości: | 6500000 Nm3 / h | materiał: | stal węglowa, SS316 / 304 |
High Light: | Separator Filtr gazu ziemnego,separator gaz płynny |

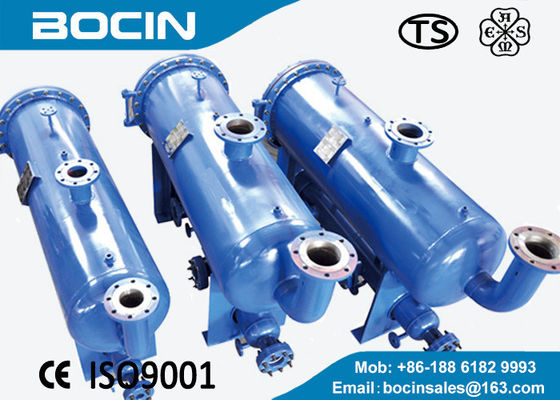

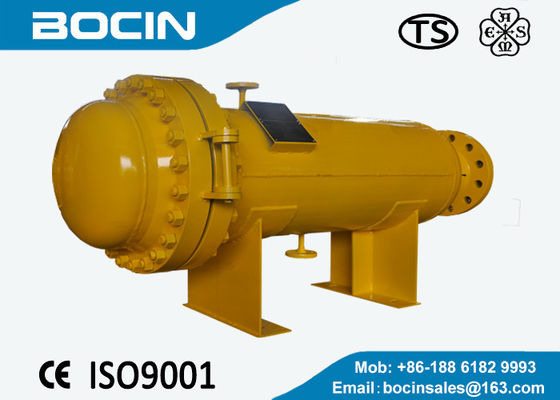

Poziomy wielostopniowy separator do usuwania drobnego pyłu i dymu
Opis:

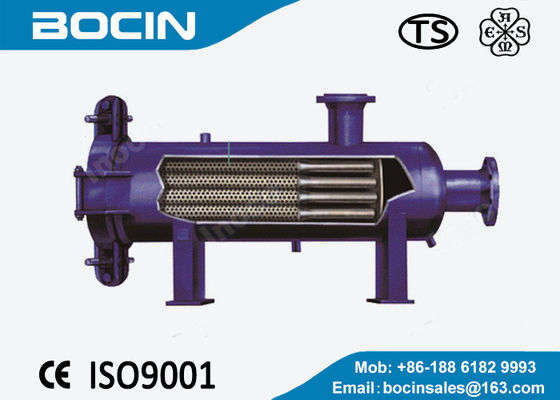

U-TC - wielozadaniowy separator poziomy w układzie wielostopniowym dla wielostopniowej struktury kombinowanej. Korzystając z pręta prowadzącego, wielowarstwowego filtra koalescencyjnego, separatora cyklonowego, urządzenia odpieniającego z sitodrukiem lub odmgławiacza liści, można w 100% oddzielić więcej niż 3 do 5 mikronów kropla, rozdzielenie kropli 90% 0,5 ~ 3 urn kropelek, cząstki stałe całkowicie odfiltrowane do 0,5 urn / 99%.

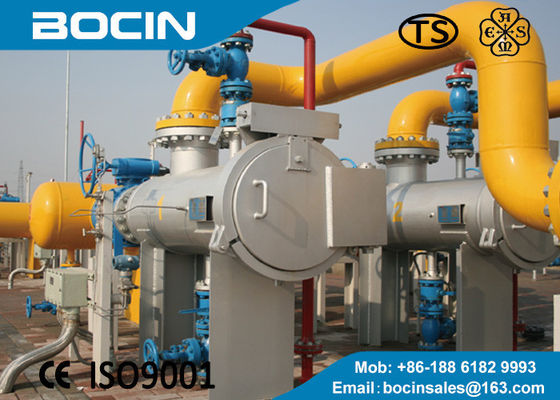

Głównie stosowane w potrzebie efektywnego usuwania cząstek stałych i ciekłych okazjach, niezależnie od wielkości cząstek mogą być stosowane. Separator filtrów jest szczególnie przydatny do usuwania bardzo drobnego pyłu i dymu.Jego szerokie zastosowanie, w tym wykorzystanie metanu z dwutlenku węgla zdywersyfikowanych zanieczyszczeń i wilgoć, oczyścić olej smarujący, a gaz jest procesem usuwania wtrąceń ze stacji sprężania i górnej części gazociągu miejskiego, aby usunąć odwodnienie etanolu po gazie itp.
Armatura:
Szybko otwierająca się roleta (przycisk, zacisk, pierścień)
Zawór nadmiarowy
Zawór spustowy
Import i eksport zaworu kulowego
Presostat różnicowy
Przekaźnik różnicy ciśnień
Wskaźnik poziomu
Przełącznik poziomu cieczy
Parametry techniczne:
1. Ciśnienie robocze: 0,1 ~ 40,0 Mpa
2. Temperatura pracy: - 40 ~ + 300 ℃
3. Dokładność separacji filtracyjnej: 0,3, 1, 3, 5 mikronów
4. Skuteczność separacji filtracyjnej: 99,98%
5. Maksymalne natężenie przepływu: 6500000 nm3 / h
6. Zaprojektowana specyfikacja: GB150; ASME
7. Dostępne materiały: stal węglowa, SS316 / 304 ...
8. Obróbka powierzchniowa: piaskowanie, polerowanie, malowanie
Model | Wlot / wylot (DN) | Maksymalny przepływ (m3 / h) | A (mm) | B (mm) | C (mm) | D (mm) | L1 | L2 |
(mm) | (mm) | |||||||
TC-W-6-1 | 50 | 4400 | 1080 | 150 | 1681 | 150 | 285 | 730 |
TC-W-8-1 | 80 | 4400 | 1095 | 165 | 1746 | 200 | 310 | 760 |
TC-W-10-1 | 100 | 4400 | 1105 | 185 | 1816 | 250 | 335 | 787 |
TC-W-12-2 | 150 | 8800 | 1130 | 200 | 1941 | 300 | 360 | 813 |
TC-W-14-4 | 150 | 17600 | 1130 | 200 | 1979 | 350 | 385 | 839 |
TC-W-16-6 | 150 | 22000 | 1155 | 238 | 2133 | 400 | 410 | 856 |
TC-W-18-8 | 200 | 30625 | 1155 | 238 | 2163 | 450 | 435 | 881 |
TC-W-20-8 | 250 | 35000 | 1180 | 250 | 2340 | 500 | 460 | 906 |
TC-W-22-9 | 250 | 39375 | 1180 | 250 | 2365 | 550 | 485 | 931 |
TC-W-24-12 | 250 | 54000 | 1180 | 250 | 2383 | 600 | 510 | 956 |
TC-W-26-12 | 250 | 54000 | 1180 | 250 | 2408 | 650 | 510 | 981 |
