Szczegóły Produktu:
Zapłata:
|
Model: | LPG | Nominal flow-rate: | 1.6 m 3 /h |
---|---|---|---|
Max. flow-rate: | 2.5 m3/h | Min. flow-rate: | 0.016m3/h |
Total pressure loss: | ≤200 Mpa | Operation pressure range: | 0.5-50kPa |
Cyclic volume: | 1.2dm3 | Min. recording reading: | 0.2dm3 |
Max. recording reading: | 99999.999 m3 | Working temperature: | -10~+40 |
High Light: | Urządzenie do wykrywania,przyrządy wykrywające |

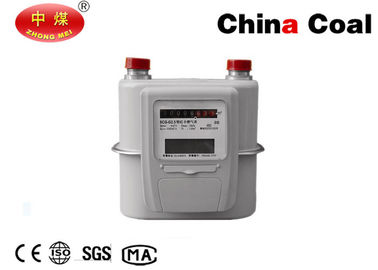

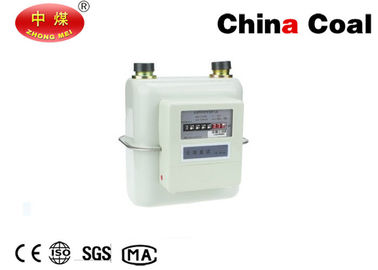

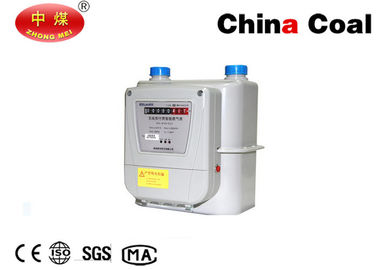

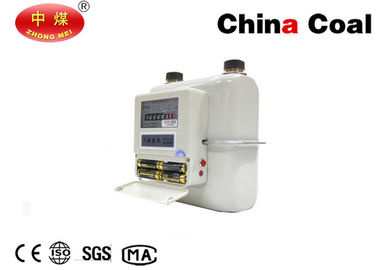

Bezprzewodowa Transkrypcja Inteligentny Natrual / Węgiel / LPG gazomierza
LPG gazomierza, Natrual gazomierza, Węgiel gazomierza, bezprzewodowy Transkrypcja Inteligentny gazomierza
opis produktu
1.Specifications
1. PL 1359 certyfikowany
2. Membrana gazomierz
Ten bezprzewodowy transkrypcji inteligentny gazomierz jest high-tech integracyjne produktu. Ten miernik seria wykorzystuje zaawansowaną technologię transmisji bezprzewodowej. Przez mikroelektronicznych obwodów sterujących przetwarza sygnały impulsowe z tradycyjnym mechanicznego miernika na sygnały elektryczne. Następnie dane pomiarowe są przesyłane do tła platformy przez sieć GPRS automatycznie lub mogą być pobierane przez urządzenie bezprzewodowe ręcznego z zewnątrz domów, a potem przesyłane do komputera poprzez port USB.
Jest to potwierdzone przez chińskich standardów GB / T6968-1997 i Internation standard OIML R137.
2. Struktura i Teorii robocza
Wewnątrz licznika gazomierza (część mechaniczna), istnieje jeden magnes osadzony pod wskaźnikiem koła do 0,01 m3 gazu i dwóch kontaktronów obok każdej stronie koła. Za każdym razem, wskaźnik przechodzi koło, jedna grupa z dwóch impulsów generowanych reprezentować 0,01 m3 gazu obliczana. Impulsy są przekształcane na sygnały cyfrowe i zapisane jako dane pomiarowe w oparciu o wstępnie ustalonym programem. Następnie dane pomiarowe mogą być przesyłane do koncentratora lub ręcznego urządzenia.
3. Cechy
1. Zwarta budowa, duża pojemność 1.2dm3 cyklicznego objętość i piękny wygląd.
2. Zastosuj technologię hot-drukowane poziomie międzynarodowego lidera w rejestrze, który ubezpiecza czytelny odczyt nigdy blaknięcie.
3. Wewnątrz i na zewnątrz przypadku miernika jest elektro odkurzone, co gwarantuje dobry wygląd, wodoodporne, odporne na korozję gazową i odpornego na uderzenia.
4. Urządzenie pomiarowe składa się z japońskiego kopolimeryzacji formaldehydu M90-44 (POM), dostarczonym przez maszynę Mitsubishi; Wysokie właściwości fizykochemiczne, silna niezawodność, dobre własności samosmarujące i zwartości przewyższają inne podobne produkty wyjątkowo.
5. gumowa membrana wykonana jest z tkaniny poliestrowej pokrytej azotkiem kauczuku syntetycznego, minęło ponad 200 milionów razy Bally testy, wymiana oleju odporne masy wynosi mniej niż 65%, elastyczność jest mniejsza niż 0,45 g / cm, niski Typ temperatura membrana może pracować pod -35 ° C temperatury otoczenia. Wszystkie dane techniczne są zgodne ze standardem krajowym i międzynarodowym standardem OIML R311995.
6. Zawór i siedzisko vale są wykonane z materiałów importowanych Z-41 Plastic proszku ciśnienia, który został przetestowany przez organ zagraniczny, że nie zakłóca vale, ma doskonale anty-funkcjonalność i wysoką plainness po harówki.
7. Materiał pokrywy rejestru jest z poliwęglanu, która ma silną odporność na uderzenia i zachować śruba wpada torze wytrzymać demontaż.
8. Specjalne łeb śruby i pieczęć uniknąć nielegalnej rozbiórki.
9. Urządzenie Anti-reverse całkowicie zapobiega manipulacjom.
10. Zawór z 360 ° Obrót ma zdolność do opierania conglutinates zanieczyszczeń oraz zamrażanie i ma silną stabilność i elastyczność; I wysoka dokładność niskim rozładowaniem.
11. wielkie litery i małe litery są naciskane przez taśmy stalowej pod 40ton ciśnienia atmosferycznego, który ubezpiecza trwałość uszczelnienia.
Pozycja | Jednostka | Tryb | |||
G1.6 (S) D | G2.5 (S) D | G4 (S) D | G2.5 (S) DW | ||
Nominalne natężenie przepływu | m3 / h | 1,6 | 2,5 | 4 | 2,5 |
Max. Przepływ | m3 / h | 2,5 | 4 | 6 | 6 |
Min. Przepływ | m3 / h | 0,016 | 0.025 | 0,04 | 0,016 |
Całkowita strata ciśnienia | Rocznie | ≤200 | ≤200 | ||
Zakres Ciśnienie robocze | kPa | 0.5 ~ 50 | 0.5 ~ 50 | ||
cykliczna objętość | dm 3 | 1,2 | 1,2 | ||
dopuszczalny błąd | Qmin≤Q <0,1 Qmax | ± 3% | ± 3% | ||
0.1Qmax≤Q≤ Qmax | ± 1,5% | ± 1,5% | |||
Min. odczyt zapisu | dm 3 | 0,2 | 0,2 | ||
Max. odczyt zapisu | m 3 | 99999.999 | 99999.999 | ||
Temperatura pracy | -10 ~ + 40 | -10 ~ + 40 | |||
Temperatura przechowywania | -20 ~ + 50 | -20 ~ + 50 | |||
żywotność | Rok | 10 | 10 | ||
gwint przyłączeniowy | M30 x 2 | M30 x 2 | |||
Centralny odległość | mm | 110mm lub 130mm lub klienta | |||
Waga | kg | 2,00 | 2,00 | ||
obudowa zewnętrzna | Jakość blachy stalowej | Jakość blachy stalowej |
4. Składowanie i montaż Uwagi
1. Należy zachować metrów w górę i unikania kolizji w trakcie procesu dostawy. Miernik powinien być przechowywany w suchym miejscu bez korozyjnych średnich i przy temperaturze między -20ºCto 50ºC.
2. Zainstalowany gdzie jest wyłączony ognia, bez wytrząsania, woda i wilgotne dowody, a brak bezpośredniego nasłonecznienia.
3. Upewnij instalacji gazowej czyste i uszczelnienie przed zainstalowaniem miernika.
4. Proszę sprawdzić właściwy kierunek połączenia, który ma złącze na końcu wielkimi literami strzałki powinny być podłączone do przewodu doprowadzającego gaz. Proszę zainstalować metr w górę.
5. Moment zacisnąć w złączu powinien być mniejszy niż 300 Nm
Zawór powinien być zainstalowany przed wlotem metr w systemie rurociągów gazowych.
funkcja Photo
