Product Name: | butterfly valve | Application: | Sewage, water etc., |
---|---|---|---|
Size: | DN50 ~DN3000 | Pressure: | PN10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standard: | DIN / BS / AWWA / JIS | Temperature: | -20~120 C |
Body: | Cast iron/ ductile iron/ stainless steel | Disc/wedge: | Ductile iron/ Stainless steel/ SS304/SS316 |
High Light: | sferoidalnego przepustnica żelazo,przepustnice wody |

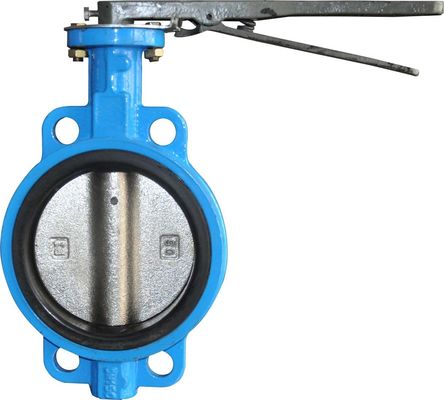

Wafel Przepustnica, żeliwa sferoidalnego nadwozia / Agregaty epoksydowa w proszku oczyszc r
1. KRÓTKI WSTĘP:
Przepustnica jest przez obracającej się tarczy, tworzą od 0 ° do 90 ° C, mogą być stosowane do odcięcia lub regulować
przepływ medium.
Zawór może być uruchamiany przez dźwignię obsługową, uchwyt koła siłownika elektrycznego lub siłownika pneumatycznego.
Szeroko stosowane do wody pitnej, oczyszczania ścieków, energii elektrowni, gazownictwa,
System ciepłe powietrze, wytapianie roślin, przemysł stoczniowy, tekstylny, ropy naftowej, chemii lub innych branż świetlnych.
2. Specyfikacja
Nazwa | Zawór motylkowy | |
przedmiot nr | D373H-10K | |
DN (mm) | DN50 ~ DN3000 | |
Ciśnienie (MPa) | 1,0 | |
ciśnienie próbne (MPa) | Test Seal | 1,1 |
badanie ciała | 1,5 | |
temperatura | ≤350 ℃ | |
średni | Woda, kanalizacja, woda morska, gorąca woda itp, |
3. CECHY
⊙ osadzona Metal, dobre uszczelnienie
⊙ Niska waga
⊙ Niskie opory przepływu
⊙ Mały moment operacji
⊙ Łatwy w instalacji i utrzymaniu
⊙ open-close 90 ° sprawniej
4. ZGODNOŚĆ
1. Projektowanie według: API 609
2. Standardowy test według: JIS B2003
3. Podłącz standardowy kołnierz według: JIS B2212
4. Twarzą w twarz według normy: JIS B2002
5. Pozycja Nazwa części Materiały Spec
NIE | Częściowe imię | Materiał |
1 | Ciało | SS304 |
2 | Skrzynia biegów | Montaż |
3 | Dysk | SS304 |
4 | Trzon | SS416 |
5 | Pierścień uszczelniający | 316 + Grafit |
6 | uszczelka | Grafit |
6. Operacja:
6.1. Kołnierz dwie rury powinny być gładkie.
6.2. Umieścić przepustnicę w rurociągu, stały otwór orientacji w pierwszej kolejności.
7. Dostawa:
Jeżeli dostawa lub przechowywać przepustnicy, należy przechowywać w suchym i chłodnym otoczeniu.
8. Uwaga:
8.1. Kołnierz rury powinny same jak na kołnierzu zaworu motylkowego.
8.2. Sprawdzić zawór przed zainstalowaniem, środowisko powinna odpowiadać przepustnicy
specyfikacja.
8.3. Przed otwartej przepustnicy, sprawdzając płytę bez brudu.
8.4. Płyta musi być wyłączony miejsce po zainstalowaniu.
8.5. Regulacja potoku connect przed zainstalowaniem.
8.6. Connect kołnierz powinny być równoległe.
8.7. Po zainstalowaniu, dysk próba ciśnieniowa powinna być otwarta miejsce.
8.8. Jeśli motyl nie może otworzyć lub zamknąć naturalne, proszę sprawdzić ostrożny, nie może uderzać, ubić lub
używać dźwigni przedłużacza.
8.9. Podczas konserwacji lub eksploatacji, musi sprawdzić, łodyga, dźwignię, skrzyni biegów czy siłownik ma poprawnie
połączyć. W przeciwnym razie będzie macierzystych Push ciśnieniem rur.
9. awarii i rozwiązywania:
usterka | why | rozwiązanie |
uszczelnień | 1, Część śmieci na pieczęci 2, Seal były lekkie obrażenia | ① czyścić śmieci. ② Wymiana dysku |
Stem wyciek pakowania | 1, pakowanie ulec uszkodzeniu 2, upływ pakowania | ① dokręcić nakrętkę dławika ② Zmień opakowanie |
wyciek z kołnierzem | 1, zwolnienie nakrętki 2, uszczelki, pomyłka | 1. Dokręcić nakrętkę 2. Zmień uszczelkę |
10. Konserwacja
Otwórz pokrywę skrzynki robaka i dodać trochę masła na dwa miesiące.
Sprawdzić szczelność, pakowania i kołnierz, jeśli przeciek należy utrzymywać ASAP.
Dane techniczne:
Rozmiar: DN50 - 3000
Temperatura: -15 ℃ - 150 ℃
Ciśnienie: 1.0MPa / 1.6MPa
Materiały
Materiały Korpus: Żeliwo sferoidalne (GGG40, GGG50). Żeliwo (GG25), stal nierdzewna
Materiały dysku: stal nierdzewna. Niklowane, żeliwa sferoidalnego, żeliwa sferoidalnego pokryte tworzywem sztucznym,
Tytan Stal, Stop miedzi itp
Materiał siedziska: etylen-propylen-dienowy (EPDM), politetrafluoroetylenu (PTFE),
Kauczuk nitrylowy (NBR), chloroprenowy, polietylenu chlorosulfonowego (Hypalon)
Krzem, Fluor (Viton) i kauczuku etc.
Materiały Mostek: stal nierdzewna. Stal węglowa, 2Cr13
Przepustnica jest typem urządzenia do kontroli przepływu, zazwyczaj stosowane do regulacji cieczy przepływającej przez odcinek rury.
Zawór jest podobny w działaniu do zaworu kulowego. Płaska okrągła płytka jest umieszczona w środku rury.
Płyta posiada pręt przez to połączony do siłownika na zewnątrz zaworu. Obrotowy siłownik obraca
płyty równoległe lub prostopadle do kierunku przepływu. W przeciwieństwie do zaworu kulowego, płyta jest zawsze obecne w strumieniu,
w związku z tym spadek ciśnienia wzbudzanego w przepływie niezależnie od położenia zaworu.
Wafel Guma siedzące przepustnic
DN | PN | Wymiary przyłączeniowe (mm) | |||
L | re | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1,0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0,6 / 0,25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
