Wylewanie AAC Mixer węzeł betoniarski Block Making Machine

AAC mikser odlewania betoniarskiego / AAC Blok Making Machine / pustak AAC

mikser Wylewanie

1. Funkcja:

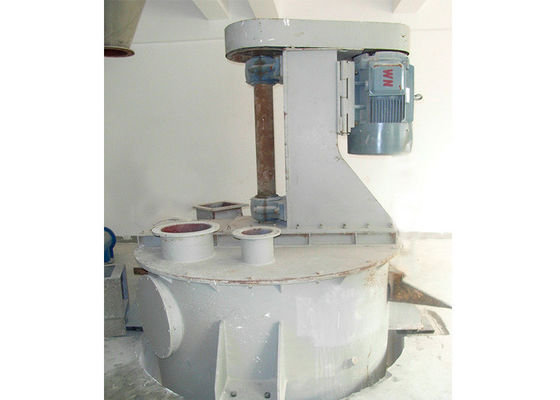

Mieszalnik nalewania (patrz załączony rysunek) jest urządzenie mieszające zamocowane na górze formy bloku, którego zadaniem jest mieszanie materiałów przed wylaniem tak, że mogą być one wykonane w autoklawie bloczków betonowych bloków dokładnie.

2. Podstawowe dane techniczne

a) maksymalne wymiary:
2200 mm (długość) x 2200 mm (szerokość) x 3406 mm (wysokość) (ramię wylewanie wyłączone)
b) Masa: 2927.6 kg
c) Silnik:
Typ: Y225M-8
Moc: 22 kW
Prędkość: 730 obr
d) Objętość walca: V = 4 m3
e) Tryb mieszania: Rodzaj spirali
f) Prędkość mieszania: 451 obrotów na minutę
przepustnica g) pneumatyczne: D671J-10-200

3. Struktura

Mieszalnik odlewania składa się z dwóch zespołów: Cylinder do mieszania i wylewania ramienia.
a) mieszanie walec ma cylindryczny kształt. Składa się on z następujących elementów: silnik elektryczny, wał mieszania, miksowania i ostrza rurkę przekierowania.
b) Ramię wylewanie ma sztywne (lub elastyczne) strukturę. Port ładowania sztywnego ramienia wylewowego ma formę dwóch ramion i ładowania jest sterowany pneumatycznym zaworem motylkowym.

4. Działanie

a) Mikser wylewanie działa na zasadzie przekierowania typu mieszania. Jej mieszanie jest szybki i równomierny. Jest on napędzany za pomocą silnika, który obraca się w kierunku ruchu wskazówek zegara, napędzający wał mieszający i łopatki mieszające w ruch obrotowy. W ten sposób materiały będą spadały w górę iw dół w cylindrze i rurą przekierowania. W związku z tym celem mieszania i przeniesienie jest osiągnięty.

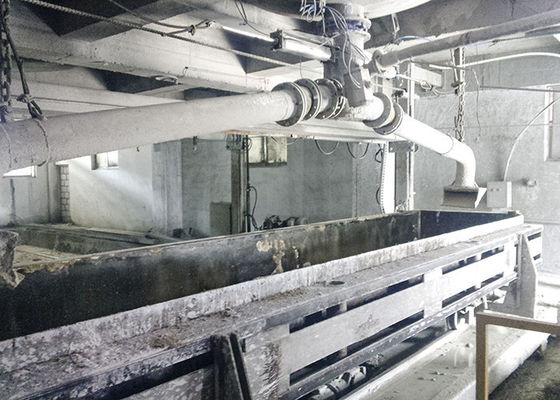

b) ramię odlewania jest zamontowany na górnej części formy. Gdy materiały miesza się w dopuszczalnym zakresie, przepustnica zostanie otwarte, tak, że materiały są doprowadzane do ramienia nalewania i wlewa do formy blokowej.

5. Montaż:

a) Ustawić siłownik mieszania spokojnie na przygotowanym fundamencie i umieścić podkładkę gumową pomiędzy powierzchniami stykowymi.
b) ustala ramię odlewania pod otworem wsadowym cylindra mieszającego. Pneumatyczny przepustnica powinna być montowane między nimi. Kierunek odlewania, która jest określona przez wymagania technologiczne, należy dostosować na miejscu.

6. prowadzenie prób i regulacji

a) Następujące elementy powinny zostać skorygowane po zakończeniu montażu.
ja. Taśma gumowa silnika powinna być napięta.
ii.The pokrywa dławik wału mieszającego powinny być naprężone tak, idealne uszczelnienie z tworzywa sztucznego jest formowana.
iii.The wylewanie ramię powinny być ustawione zgodnie z wymaganiami technologicznego. Port nalewania powinny zostać skorygowane.
b) prowadzenie Trial
ja. Silnik powinien obracać się normalnie w kierunku ruchu wskazówek zegara.
ii. Cylinder do mieszania powinien pracować stabilnie.
iii. Wał mieszania powinna się swobodnie obracać bez zacięć i nadmiernego hałasu.
iv. Pneumatyczny przepustnica powinna być bardzo sensowne przy otwieraniu i zamykaniu.
v.Adjust odpowiedniej odległości pomiędzy rurą kierunek przepływu i dolnej części mieszalnika nalewania (wspólne odległość jest między 12cm ~ 18 cm).

7. Konserwacja

a) Codzienna pielęgnacja:
Cylinder do mieszania, miksowania i nalewania ramienia wału należy czyścić raz w tygodniu. Przed przystąpieniem do czyszczenia, pokrywa dławik wału mieszającego powinny być naprężone tak, idealne uszczelnienie z tworzywa sztucznego jest formowana. Wszystkie łożyska powinny być wypełnione i powinien być ponownie napełniony co sześć miesięcy.
b) Konserwacja:
Port zalewanie, pneumatyczny zawór motylkowy i pieczęcie rurociągów powinien być zdjęty i czyszczone raz na miesiąc. Pakowanie mieszającego wału i zużyte części należy wymienić.

8. Bezpieczeństwo:

a) nie dopuścić każdy stanąć na górze cylindra mieszającego, w sąsiedztwie ramienia odlewania w procesie odlewania.
b) Usuń wszystkie obryzgany materiały całkowicie pod koniec każdej zmiany.
