Szczegóły Produktu:
Zapłata:
|
| Tube size: | 4,6,8,10,12 inch 5/32,3/16,1/4,5/16,3/8,1/2 | Feature: | One way direction,non-return |
|---|---|---|---|
| Material: | Brass nickle plated, brass nickle plated | Product name: | Check Valve Fitting |
| Type: | tee, branch tee, run tee, elbow, universal elbow, Straight | Thread size: | 1/8”,1/4”,3/8”,1/2” |
| Feature: | One way direction,non-return | ||
| High Light: | Pneumatyczne Tube zabudowy,Złącze Air Tube |
||

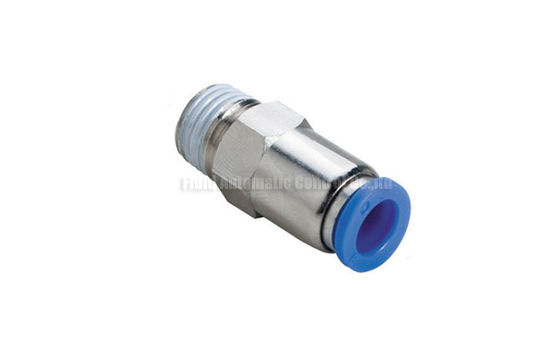

1/2 "NPT One Way Zawór zwrotny zabudowy, zwrotny Tube MONTAŻU
Jednym ze sposobów montażu mosiężny zawór zwrotny niklowany Materiał Rozmiar rury 4mm ~ 12mm, rozmiar w calach 5/32 "~ 1/2", gwint 1/8 "~ 1/2" PT, G, NPT, gwint metryczny, np PCVC8-02
Szybkie Szczegóły:
* Jeden sposób montażu zaworu zwrotnego
* Materiał korpus mosiądz niklowany
* Materiał obudowy PBT
* Blokada pazur materiał stal nierdzewna, szczelne i stabilne
* Tuleja z tworzywa sztucznego, kolor czarny lub niebieski kolor, owalny lub okrągły kształt dla opcji
* Szybki montaż, łatwe i elastyczne łączenia, oszczędzając przestrzeń
* Wyciek dowód powleczona teflonem wątku, aby zapewnić dobrą peformance uszczelniającą
* Wątki dostępne w G, PT, NPT, Metryczny
* Rozmiar gwintu 1/8 ", 1/4", 3/8 ", 1/2"
* Rozmiar rurki dostępne metryki 4,6,8,10,12 cala 5 / 32,3 / 16,1 / 4,5 / 16,3 / 8,1 / 2
* Jeden kierunek sposób zwrotny, utrzymywać ciśnienie wyjściowe na stałym poziomie
Aplikacje:
Montaż zaworu zwrotnego Jednym ze sposobów jest powszechnie stosowane w metalurgii, olej przemysłowy, chemiczny, tekstylny, lotniczy, automatyka mechaniczne, transporation, elektronika, urządzenia medyczne, sprzęt teching jako łącznik lotniczej
Dane techniczne:
Rura zewnętrzna Dia | ||||||
(Metric Size) | ||||||
Kod | 4 | 6 | 8 | 10 | 12 | 14 |
DIA | Ř4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø14 |
(Cale Rozmiar) | ||||||
Kod | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
DIA | Ø5 / 32 | Ø3 / 16 | Ø1 / 4 | Ø5 / 16 | Ø3 / 8 | Ø1 / 2 |
Rodzaj gwintu i rozmiar | ||||||
Taper wątek (R PT) | ||||||
Kod | 01 | 02 | 03 | 04 | 06 | |
DIA | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 | |
Temat G | ||||||
Kod | G01 | G02 | G03 | G04 | G06 | |
DIA | 1/8 " | 1/4 " | 3/8 " | 1/2 " | 3/4 " | |
Gwint NPT | ||||||
Kod | N01 | N02 | N03 | N04 | N06 | |
DIA | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | |
(Metric Size) | ||||||
Kod | M5 | M6 | M8 | M10 | ||
DIA | M5X0.8 | M6X1 | M8x1 | M10X1.25 | ||
MODEL | ΦD | R | L1 | L2 | Φp | |
PCVC 4-M5 (B) | 4 | M5 | 3,5 | 31 | 10 | 10 |
PCVC 4-M6 (B) | 4 | M6 | 4 | 31,5 | 10 | 10 |
PCVC 4-01 (B) | 4 | R1 / 8 | 7,5 | 25 | 10 | 10 |
PCVC 6-01 (B) | 6 | R1 / 8 | 7,5 | 31 | 12 | 12 |
PCVC 02/06 (B) | 6 | R1 / 4 | 9,5 | 33 | 12 | 14 |
PCVC 8-01 (B) | 8 | R1 / 8 | 7,5 | 32,8 | 14 | 14 |
PCVC 02/08 (B) | 8 | R1 / 4 | 9,5 | 34,8 | 14 | 14 |
PCVC 10-03 (B) | 10 | R3 / 8 | 10,5 | 41 | 17 | 17 |
PCVC 10-04 (B) | 10 | R1 / 2 | 13,5 | 43 | 17 | 21 |
PCVC 12-03 (B) | 12 | R3 / 8 | 10,5 | 42,5 | 20 | 21 |
PCVC 12-04 (B) | 12 | R1 / 2 | 13,5 | 44,5 | 20 | 21 |
MODEL | ΦD | Φp | L |
PCVU 4 | 4 | 13 | 47 |
PCVU 6 | 6 | 13 | 46 |
PCVU 8 | 8 | 15 | 51 |
PCVU 10 | 10 | 19 | 62 |
PCVU 12 | 12 | 21,5 | 64 |
MODEL | R | rc | L1 | L2 | L | |
PCVF 01-01 (B) | R1 / 8 | G1 / 8 | 7,5 | 8,5 | 25,2 | 14 |
PCVF 02/02 (B) | R1 / 4 | G1 / 4 | 9,5 | 11 | 29,8 | 17 |
PCVF 03/03 (B) | R3 / 8 | G3 / 8 | 10,5 | 12 | 33,5 | 21 |
PCVF 04-04 (B) | R1 / 2 | G1 / 2 | 13,5 | 14 | 37 | 24 |
Sprawdź dopasowanie jednym ze sposobów zwrotny montażu jednokierunkowych dopasowanie
