Szczegóły Produktu:
Zapłata:
|
Product Name: | butterfly valve | Application: | Sewage, water etc., |
---|---|---|---|
Size: | DN15 ~DN200 | Pressure: | PN10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standard: | DIN / BS / AWWA / JIS | Temperature: | -20~120 C |
Body: | Cast iron/ ductile iron/ stainless steel | Disc/wedge: | Ductile iron/ Stainless steel/ SS304/SS316 |
High Light: | sferoidalnego przepustnica żelazo,przepustnice wody |

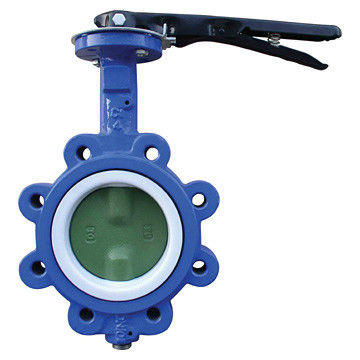

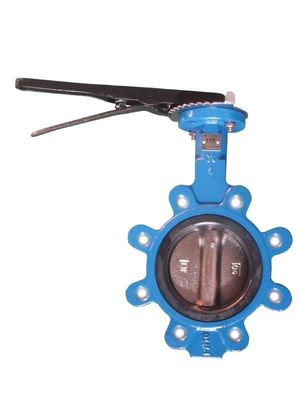

Wafel wtaszczyliśmy Elastyczne Uszczelnianie Butterfly Valve Instrukcja obsługi żeliwa sferoidalnego
Krótkie wprowadzenie:
Przepustnica jest przez obracającej się tarczy, tworzą od 0 ° do 90 ° C, mogą być stosowane do odcięcia lub regulować
przepływ medium.
Zawór może być uruchamiane poprzez dźwignię obsługową, uchwyt koła siłownika elektrycznego lub siłownika pneumatycznego.
Szeroko stosowane do zaopatrzenia w wodę pitną i dystrybucji, oczyszczania ścieków, energii elektrowni, gaz
dostawa, instalacja ciepłe powietrze, wytapianie roślin, przemysł stoczniowy, tekstylny, ropa naftowa, chemia, lub inne światło
branż.
Cechy:
⊙ Niska waga
⊙ Zwarta konstrukcja
⊙ Niskie opory przepływu
⊙ Mały moment operacji
⊙ Łatwy w instalacji i utrzymaniu
⊙ przepływu wzór wydają się być proste
⊙ open-close 90 ° sprawniej
Części i materiałów Poczta
Główne Dźwignia ręczna: Stop aluminium,
Plastikowe Pomocnicze Dźwignia ręczna: Stop aluminium,
Wiosna Plastic: Wspólna Wiosna sprężyna ze stali nierdzewnej
Specyfikacja techniczna
- Średnica nominalna: 50 ~ 200 (2 "~ 8")
- Ciśnienie nominalne: 1,0 / 1,6 / 2.0Mpa
- Obowiązujące Temperatura: -10 ℃ ~ 150 ℃
- Tryb napędu: dźwignia ręczna ze stopu aluminium.
- Obowiązujące medium: słodkowodne, woda morska, żywność, gaz, napoje alkoholowe, sól, kwasy, zasady, oleje, para, powietrze itd.
Przepustnica Specyfikacja | A (mm) | A 1 (mm) | H (mm) | Waga całkowita (kg) | ||
Typ | LT-type | Typ | LT-type | |||
DN25-32 | 150 | - | 115 | 180 | 2,0 | - |
DN40 | 160 | - | 115 | 190 | 2,2 | - |
DN50 | 216 | 248 | 170 | 260 | 2,4 | 3,17 |
DN 65 | 223 | 258 | 280 | 2,67 | 4,00 | |
DN 80 | 231 | 265 | 304 | 2,87 | 4.97 / 5.67 | |
DN100 | 335 | 367 | 200 | 340 | 5,00 | 7,50 |
DN125 | 349 | 386 | 260 | 375 | 7,3 | 11,5 |
DN150 | 362 | 401 | 407 | 8,8 | 12,5 |
Cechy:
⊙ Profesjonalne projektowanie
Podczas rozpoczynania obrotowy ruch otwierania płyta jest poza siedzibą po kilku
Stopień otwarcia ruch i jest bardzo mało zużycia między pierścieniem gniazda a tarczą.
⊙ kombajnów odporności
Stal nierdzewna jest pierścień gniazda walcowane na korpusie zaworu przy zastosowaniu specjalnej technologii toczenia
gdy DN <1200. Ultradźwiękowy sprayu stosuje uszczelnienie korpusu zaworu, gdy DN> 1400.
⊙ Regulacja szczelność
Gumowy pierścień uszczelniający i płyta może dostosować ucisk lub miękkość uszczelniający z pierścieniem zaciskowym, to ubezpiecza
Najlepsze wykonanie regulacji kompresji uszczelnienia.
⊙ uszczelniające niezawodne
Korpus i płyta wykonana z żeliwa sferoidalnego, które promują odporność na uderzenia i wytrzymałe na ciśnienie
Pojemność, pierścień uszczelniający wykonany z powierzchnią uszczelniającą i gniazdo zaworu jest stożkowy kształt sprawiają, że
Zdolność uszczelniania bardziej niezawodne.
⊙ Doskonała ochrona przed korozją
Wewnątrz elektrostatycznej powłoką epoksydową zasilania żywicą lub szklistej emalii (na życzenie), poza elektrostatycznego
żywica epoksydowa powłoka mocy.
⊙ Niezawodny zdrowotnej przyrodzie
Moc jest z żywicy epoksydowej do standardu zdrowia.
Części i materiałów Poczta
Ciało, Disc: GGG50 z powłoką żywicy epoksydowej wewnętrzne i zewnętrzne
Pędy: Min.13 stali 1Cr17Ni12Mo2Ti, stal% Cr
Tuleja: Brąz CuAI10Fe3
pierścień uszczelniający, O-ring: NBR, EPDM lub FPM
Specyfikacja techniczna
Średnica -Nominal: 150 ~ 2600mm
-Nominal Ciśnienia: 1,0 / 1,6 / 2.5Mpa
-Strength Ciśnienie próby: 1,5 / 2,4 / 3.75Mpa
-Sealing Ciśnienie próby: 1,1 / 1,76 / 2.75Mpa
średnia wykonawczy
Standard design | DIN3354 |
Twarzą w twarz | DIN3202 lub BS 5155 |
kołnierz końcowy | DIN 2501 |
Test & inspekcja | DIN 3230 GB / T 13927 |
Temperatura pracy | NBR <80 ℃; EPDM <120 ℃; FPM <160 ℃ |
Główny wymiar zewnętrzny i podłączenie
1.0MPa mm
DN | L | H1 | H2 | H3 | Wymiary kołnierzy zgodne z normą DIN 2501 | ||||||
długie typu | typ krótki | O | do | sol | fa | b | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 8-23 | |
250 | 250 | 165 | 293 | 227 | 395 | 350 | 320 | 3 | 22 | 12-23 | |
300 | 270 | 178 | 326 | 260 | 445 | 400 | 370 | 4 | 24,5 | 12-23 | |
350 | 290 | 190 | 368 | 314 | 505 | 460 | 430 | 4 | 24,5 | 16-23 | |
400 | 310 | 216 | 423 | 346 | 634 | 565 | 515 | 482 | 4 | 24,5 | 16-28 |
450 | 330 | 222 | 455 | 385 | 666 | 615 | 565 | 532 | 4 | 25,5 | 20-28 |
500 | 350 | 229 | 506 | 422 | 728 | 670 | 620 | 585 | 4 | 26,5 | 20-28 |
600 | 390 | 267 | 568 | 490 | 790 | 780 | 725 | 685 | 5 | 30 | 20-31 |
700 | 430 | 292 | 632 | 550 | 854 | 895 | 840 | 800 | 5 | 32,5 | 24-31 |
800 | 470 | 318 | 692 | 615 | 924 | 1015 | 950 | 905 | 5 | 35 | 24-34 |
900 | 510 | 330 | 815 | 678 | 1098 | 1115 | 1050 | 1005 | 5 | 37,5 | 28-34 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1230 | 1160 | 1110 | 5 | 40 | 28-37 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1455 | 1380 | 1330 | 5 | 45 | 32-40 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1675 | 1590 | 1535 | 5 | 46 | 36-43 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1915 | 1820 | 1760 | 5 | 49 | 40-49 |
1800 | 870 | 670 | 1460 | 1360 | 1640 | 2115 | 2020 | 1960 | 5 | 52 | 44-49 |
2000 | 950 | 760 | 1660 | 1485 | 1800 | 2325 | 2230 | 2170 | 5 | 55 | 48-49 |
1.6MPa mm
DN | L | H1 | H2 | H3 | Wymiary kołnierzy zgodne z normą DIN 2501 | ||||||
długie typu | typ krótki | O | do | sol | fa | b | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 12-23 | |
250 | 250 | 165 | 293 | 227 | 405 | 355 | 320 | 3 | 22 | 12-28 | |
300 | 270 | 178 | 326 | 260 | 460 | 410 | 378 | 4 | 24,5 | 12-28 | |
350 | 290 | 190 | 368 | 314 | 520 | 470 | 438 | 4 | 26,5 | 16-28 | |
400 | 310 | 216 | 423 | 346 | 634 | 580 | 525 | 490 | 4 | 28 | 16-31 |
450 | 330 | 222 | 455 | 385 | 666 | 640 | 585 | 550 | 4 | 30 | 20-31 |
500 | 350 | 229 | 506 | 422 | 728 | 715 | 650 | 610 | 4 | 31,5 | 20-34 |
600 | 390 | 267 | 568 | 490 | 790 | 840 | 770 | 725 | 5 | 36 | 20-37 |
700 | 430 | 292 | 632 | 550 | 854 | 910 | 840 | 795 | 5 | 39,5 | 24-37 |
800 | 470 | 318 | 692 | 615 | 924 | 1025 | 950 | 900 | 5 | 43 | 24-40 |
900 | 510 | 330 | 815 | 678 | 1098 | 1125 | 1050 | 1000 | 5 | 46,5 | 28-40 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1255 | 1170 | 1115 | 5 | 50 | 28-43 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1485 | 1390 | 1330 | 5 | 57 | 32-49 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1685 | 1590 | 1530 | 5 | 60 | 36-49 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1930 | 1820 | 1750 | 5 | 65 | 40-56 |
2.5MPa mm
DN | L | H1 | H2 | H3 | Wymiary kołnierzy zgodne z normą DIN 2501 | ||||||
długie typu | typ krótki | O | do | sol | fa | b | nd | ||||
150 | 210 | 140 | 226 | 165 | 300 | 250 | 211 | 3 | 20 | 8-28 | |
200 | 230 | 152 | 255 | 192 | 360 | 310 | 274 | 3 | 22 | 12-28 | |
250 | 250 | 165 | 293 | 227 | 425 | 370 | 330 | 3 | 24,5 | 12-31 | |
300 | 270 | 178 | 326 | 260 | 485 | 430 | 390 | 4 | 27,5 | 16-31 | |
350 | 290 | 190 | 368 | 314 | 555 | 490 | 450 | 4 | 30 | 16-34 | |
400 | 310 | 216 | 423 | 346 | 634 | 620 | 550 | 500 | 4 | 32 | 16-37 |
450 | 330 | 222 | 455 | 385 | 666 | 670 | 600 | 560 | 4 | 34,5 | 20-37 |
500 | 350 | 229 | 506 | 422 | 728 | 730 | 660 | 610 | 4 | 36,5 | 20-37 |
600 | 390 | 267 | 568 | 490 | 790 | 845 | 770 | 720 | 5 | 42 | 20-40 |
700 | 430 | 292 | 632 | 550 | 854 | 960 | 875 | 820 | 5 | 46,5 | 24-43 |
800 | 470 | 318 | 692 | 615 | 924 | 1085 | 990 | 930 | 5 | 51 | 24-49 |
900 | 510 | 330 | 815 | 678 | 1098 | 1185 | 1090 | 1028 | 5 | 55,5 | 28-49 |
1000 | 550 | 410 | 880 | 743 | 1163 | 5 | |||||
1200 | 630 | 470 | 1024 | 860 | 1307 | 5 | |||||
1400 | 710 | 530 | 1210 | 1010 | 1350 | 5 | |||||
1600 | 790 | 600 | 1340 | 1140 | 1480 | 5 |
1. KRÓTKI WSTĘP:
Przepustnica jest przez obracającej się tarczy, tworzą od 0 ° do 90 ° C, mogą być stosowane do odcięcia lub regulować
przepływ medium.
Zawór może być uruchamiany przez dźwignię obsługową, uchwyt koła siłownika elektrycznego lub siłownika pneumatycznego.
Szeroko stosowane do wody pitnej, oczyszczania ścieków, energii elektrowni, gazownictwa,
System ciepłe powietrze, wytapianie roślin, przemysł stoczniowy, tekstylny, ropy naftowej, chemii lub innych branż świetlnych.
2. Specyfikacja
Nazwa | Zawór motylkowy | |
przedmiot nr | D373H-10K | |
DN (mm) | DN50 ~ DN3000 | |
Ciśnienie (MPa) | 1,0 | |
ciśnienie próbne (MPa) | Test Seal | 1,1 |
badanie ciała | 1,5 | |
temperatura | ≤350 ℃ | |
średni | Woda, kanalizacja, woda morska, gorąca woda itp, |
3. CECHY
⊙ EPDM osadzona, dobre uszczelnienie
⊙ Niska waga
⊙ Niskie opory przepływu
⊙ Mały moment operacji
⊙ Łatwy w instalacji i utrzymaniu
⊙ open-close 90 ° sprawniej
4. ZGODNOŚĆ
1. Projektowanie według: API 609
2. Standardowy test według: JIS B2003
3. Podłącz standardowy kołnierz według: JIS B2212
4. Twarzą w twarz według normy: JIS B2002
5. Pozycja Nazwa części Materiały Spec
NIE | Częściowe imię | Materiał |
1 | Ciało | SS304 |
2 | Skrzynia biegów | Montaż |
3 | Dysk | SS304 |
4 | Trzon | SS416 |
5 | Pierścień uszczelniający | 316 + Grafit |
6 | uszczelka | Grafit |
6. Operacja:
6.1. Kołnierz dwie rury powinny być gładkie.
6.2. Umieścić przepustnicę w rurociągu, stały otwór orientacji w pierwszej kolejności.
7. Dostawa:
Jeżeli dostawa lub przechowywać przepustnicy, należy przechowywać w suchym i chłodnym otoczeniu.
8. Uwaga:
8.1. Kołnierz rury powinny same jak na kołnierzu zaworu motylkowego.
8.2. Sprawdzić zawór przed zainstalowaniem, środowisko powinna odpowiadać przepustnicy
specyfikacja.
8.3. Przed otwartej przepustnicy, sprawdzając płytę bez brudu.
8.4. Płyta musi być wyłączony miejsce po zainstalowaniu.
8.5. Regulacja potoku connect przed zainstalowaniem.
8.6. Connect kołnierz powinny być równoległe.
8.7. Po zainstalowaniu, dysk próba ciśnieniowa powinna być otwarta miejsce.
8.8. Jeśli motyl nie może otworzyć lub zamknąć naturalne, proszę sprawdzić ostrożny, nie może uderzać, ubić lub
używać dźwigni przedłużacza.
8.9. Podczas konserwacji lub eksploatacji, musi sprawdzić, łodyga, dźwignię, skrzyni biegów czy siłownik ma poprawnie
połączyć. W przeciwnym razie będzie macierzystych Push ciśnieniem rur.
9. awarii i rozwiązywania:
usterka | why | rozwiązanie |
uszczelnień | 1, Część śmieci na pieczęci 2, Seal były lekkie obrażenia | ① czyścić śmieci. ② Wymiana dysku |
Stem wyciek pakowania | 1, pakowanie ulec uszkodzeniu 2, upływ pakowania | ① dokręcić nakrętkę dławika ② Zmień opakowanie |
wyciek z kołnierzem | 1, zwolnienie nakrętki 2, uszczelki, pomyłka | 1. Dokręcić nakrętkę 2. Zmień uszczelkę |
10. Konserwacja
Otwórz pokrywę skrzynki robaka i dodać trochę masła na dwa miesiące.
Sprawdzić szczelność, pakowania i kołnierz, jeśli przeciek należy utrzymywać ASAP.
Dane techniczne:
Rozmiar: DN50 - 3000
Temperatura: -15 ℃ - 150 ℃
Ciśnienie: 1.0MPa / 1.6MPa
Materiały
Materiały Korpus: Żeliwo sferoidalne (GGG40, GGG50). Żeliwo (GG25), stal nierdzewna
Materiały dysku: stal nierdzewna. Niklowane, żeliwa sferoidalnego, żeliwa sferoidalnego pokryte tworzywem sztucznym,
Tytan Stal, Stop miedzi itp
Materiał siedziska: etylen-propylen-dienowy (EPDM), politetrafluoroetylenu (PTFE),
Kauczuk nitrylowy (NBR), chloroprenowy, polietylenu chlorosulfonowego (Hypalon)
Krzem, Fluor (Viton) i kauczuku etc.
Materiały Mostek: stal nierdzewna. Stal węglowa, 2Cr13
Przepustnica jest typem urządzenia do kontroli przepływu, zazwyczaj stosowane do regulacji cieczy przepływającej przez odcinek rury.
Zawór jest podobny w działaniu do zaworu kulowego. Płaska okrągła płytka jest umieszczona w środku rury.
Płyta posiada pręt przez to połączony do siłownika na zewnątrz zaworu. Obrotowy siłownik obraca
płyty równoległe lub prostopadle do kierunku przepływu. W przeciwieństwie do zaworu kulowego, płyta jest zawsze obecne w strumieniu,
w związku z tym spadek ciśnienia wzbudzanego w przepływie niezależnie od położenia zaworu.
Wafel Guma siedzące przepustnic
DN | PN | Wymiary przyłączeniowe (mm) | |||
L | re | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1,0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0,6 / 0,25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
Osoba kontaktowa: Mr. zhang
Tel: 1881089090
