Szczegóły Produktu:
Zapłata:
|
materiał: | CS, SUS304, SUS316 | Filtracja mikrotwardości: | 1um |
---|---|---|---|
Tryb sterowania: | Ręczny lub automatyczny | Struktura: | automatyczne spłukiwanie wstecz, świeca, podwójny cylinder |
Płyn: | absolutny alkohol etylowy | PRZEPŁYW: | 300L / godz |
High Light: | automatyczny filtr Płukanie,filtr z powrotem równo |

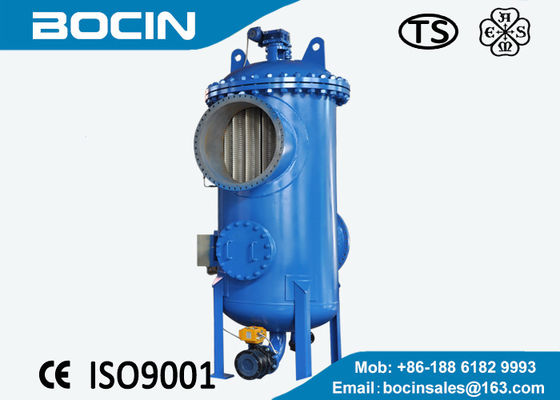

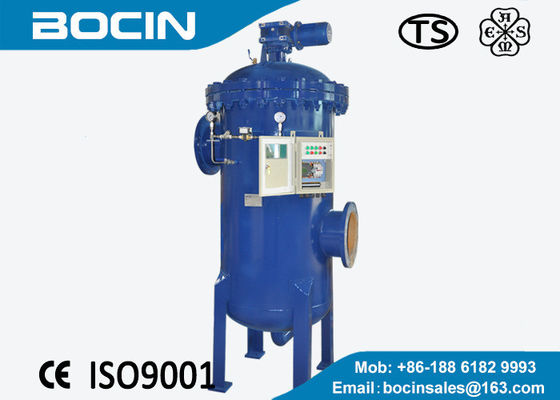

Precyzyjny filtr z automatyczną filtracją wsteczną do absolutnego alkoholu etylowego
Szybki szczegół:
1, Typ: automatyczny filtr wsteczny
2, Sterowanie: automatyczne przez PLC
3, Metoda czyszczenia: płukanie zwrotne.
4, Certyfikat: CE, CS, ASME, ISO9001
D opis:
U-FC - typoszereg automatyczny system filtrowania wiązek rurowych serii J, system automatycznie bez regeneracji postojowej elementu filtrującego, jest w pełni automatycznym filtrem samoczyszczącym, skuteczną redukcją sztucznego czyszczenia, nie wymaga wymiany wkładu filtracyjnego, w ciągłym produkcja, środowisko pracy wysokiego ryzyka i eksploatacja niekorzystne wykorzystanie zwykłego filtra metalowego, itp. szeroko stosowane.
Specyfikacja: MDEL: U-FC-J-600
FLUID: absolutny alkohol etylowy
CZĘŚĆ STAŁA: Sadza węglowa + proszek tlenku glinu
PRĘDKOŚĆ PRZEPŁYWU: 300 L / godz
STAŁA CZĘŚĆ C0NTENT: 22,5 kg / partia
TEMPERATURA DZIAŁANIA: normalna temperatura
TEMPERATURA PROJEKTOWA: 80 ℃
CIŚNIENIE OPERACYJNE: 0,4Mpa
CIŚNIENIE PROJEKTOWE: 0,5a
ROZMIAR FILTRATI0N: 1um
IEAD i SEL: 304
WEWNĘTRZNE / ELEMENT: 304
STAY-B0LT: 304
Usługa serwisu:
Usługa serwisu:
Zasada:
Stan filtrowania : Podczas filtrowania, materiał filtrujący zostanie przesłany najpierw do obudowy filtrującej za pomocą pompy zasilającej; gdy przejdzie przez tkaninę filtracyjną, cząstki stałe zostaną zatrzymane na szmatce filtra. A gdy cząsteczki stałe rosną, staną się ciastami filtracyjnymi.
Stan przedmuchu : po tym, jak filtr działa normalnie przez pewien czas, a mianowicie gdy grubość placka filtracyjnego na porowatym elemencie filtrującym osiągnie określoną wartość, PLC wyda sygnał zamówienia, aby kontrolować podawanie materiału (zatrzymanie), całkowicie wydalić resztkowa ciecz w filtrze, a następnie wyjście sterowania wydmuchiwaniem sygnału PLC (sprężone powietrze, azot lub para) do płukania zwrotnego, aby wyparzyć placek filtracyjny.
Stan rozładowania : po płukaniu wstecznym przez pewien czas, otwórz otwór wlewu żużla do żużlowania, a następnie zamknij, aby powrócić do stanu początkowego przed filtracją, aby przygotować się do następnej rundy filtracji.
Korzyść:
1, filtr typu płukania zwrotnego jest rodzajem wydajnego, energooszczędnego, automatycznego zamkniętego sprzętu do precyzyjnej filtracji;
2, precyzyjna aparatura do filtracji ciekłej żużlu o zawartości stałej i większej;
Więcej niż 0,2 μm cząstek jednorazowego kompletnego filtra, konstrukcja filtra ZASTOSOWANIE podwójna struktura wejściowa, szerokie zastosowanie, dobry efekt filtrowania.
Z tylnym rzędem gazu 4, żużel, wyładowanie żużlu szybko czyścić, odpowiedni dla różnych lepkich materiałów;
3, filtr ma bezpośrednią filtrację, filtry wstępne, koncentracja zawiesiny, recykling placka filtracyjnego pięć dużych funkcji;
4, całkowicie zamknięty filtr, bezpieczeństwo w produkcji, brak całkowitego zapachu, brak zanieczyszczenia środowiska i pokrycie obszaru o małej powierzchni;
5, specjalnie zaprojektowany system uszczelniający do szybkiego usuwania dolnego pokrycia pneumatycznego dużej kaliber;
6, łatwa automatyczna kontrola działania;
7, zgodnie z wymogami technologicznymi w płaszczu izolacyjnym urządzenia peryferyjne, warstwa wewnętrzna wykładziny antykorozyjnej korpusu;
8, cały proces może realizować pełną automatyzację.
Model | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- | FC-J- |
5-40-50 | 7-40 | 11-50 | 17-50 | 23-100 | 32-100 | 56-100 | 82-150 | 108-150 | 142-200 | |
Powierzchnia filtra (m2) | 5 | 7 | 11 | 17 | 23 | 32 | 56 | 82 | 108 | 142 |
długość elementu (mm) | 1250 | 1650 | 1650 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
element il | 16 | 16 | 26 | 26 | 36 | 50 | 86 | 126 | 166 | 218 |
Waga (t) | 0,85 | 0,9 | 1.1 | 1.3 | 1.3 | 1.9 | 3.2 | 4.2 | 6.4 | 8.4 |
Objętość (m3) | 1.3 | 1.5 | 2.1 | 2.8 | 3.7 | 4.8 | 8.5 | 12.2 | 16.6 | 22 |
Wylot (DN) | 50X4 | 50X4 | 50X6 | 50X6 | 50X6 | 50X8 | 50X10 | 50X12 | 50X14 | 50X16 |
Wlot (DN) | 40 | 40 | 50 | 50 | 100 | 100 | 100 | 150 | 150 | 200 |
Drain (DN) | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 500 | 500 | 500 |
A (mm) | 150 | 150 | 165 | 165 | 250 | 250 | 250 | 280 | 280 | 300 |
B (mm) | 200 | 200 | 250 | 250 | 250 | 250 | 250 | 300 | 300 | 300 |
D (mm) | 400 | 400 | 450 | 450 | 480 | 500 | 640 | 720 | 790 | 880 |
