High Light: | PTFE zawór membranowy,zawór membrana EPDM |
---|

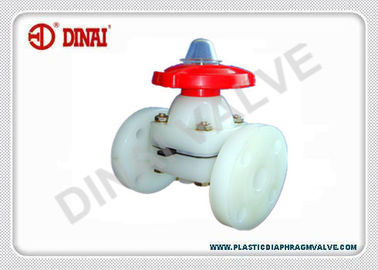

PVDF / PTFE membranowy zawór z kołnierzem, typ jazu, kołnierz końcowy ANSI nr 150, JIS10K, norma DIN
Zawory membranowe oferują wiele kombinacji materiałów nadwozia i elastomerowych materiałów szczelinowych. Konstrukcja zaworu jest odporna na ścieranie i bez zatykania. Kiedy membrana, która jest połączona z trzpieniem zaworu przez sprężarkę, jest odciągany z dolnej części korpusu zaworu lub przelew, ścieżka płynu ma gładką, uproszczony przepływu. Zawiesiny przy niskim ciśnieniu, które normalnie zapchać większość innych konstrukcji zaworów łatwo przejść przez zawór membranowy. Zawór ma konstrukcję najwyższej wejścia, dzięki czemu w linii konserwacji; nadaje się do dławienia i / wyłączenie usług w aplikacjach, w zakresie uzdatniania wody dla procesów chemicznych na ścieranie. Zawory membranowe są sterowane ręcznie, elektrycznie lub pneumatycznie.
PVDF skrót poli fluorek winylidenu, ma doskonałą stabilność chemiczną, doskonałą odporność chemiczną i doskonałą stabilność termiczną. Może być długo użytkowany w temperaturze od -62 ° C do 150 ℃ .Furthermore, że to jeden z doskonałych materiałów izolacyjnych o wysokiej stałej dielektrycznej, które mogą się oprzeć wszystkie media jak sól kwasu, alkaliczne, arenowy halogen i tak dalej, za wyjątkiem kwas solny i silny rozpuszczalnik. Zapewnia on także zalety jak żaden płomień, odporność na rozerwanie, odporność i dobre własności smarujące siebie ubrać.
CECHY
• Rozmiary od 1/2 "do 10".
• Korpus PVDF, PP-GF / PVDF maski
• Membrana PTFE, EPDM poduszki.
• temperatura pracy od -30 ℃ do 140 ℃.
• ciśnienie robocze PN10 bar.
• Typ jaz.
• ANSI, JIS, przyłącze kołnierzowe DIN
ZASTOSOWANIE
• linia wytrawiania kwasem rurociągi
• galwanizacja cieczy nośnej.
• Kwas fabryka farmaceutyczna i prowadzenie.
• ropy naftowej i gazu przemysłowe.
• młyn włókienniczy, skórzany linia rurociągi kwasu fabryczne.
• zakładu górniczego, hutniczego roślin, nawozy ścieków linii rurociągów cieczy.
• Leczenie półprzewodnikowe wody linia orurowanie.
• oczyszczalnia linii rurociągów
• żywności sól przemysłowa linia wodociąg
• Zakład chloru
NIE. | CZĘŚCIOWE IMIĘ | QTY | MATERIAŁ | ||||||||||
1 | Ustaw Nut | 2 | Stal | ||||||||||
2 | Trzon | 1 | Stal | ||||||||||
3 | Uszczelka | 1 | PP | ||||||||||
4 | Kołek | 1 | Stal | ||||||||||
5 | Kompresor | 1 | Żeliwo / Nylon | ||||||||||
6 | Wkręt | 1 | Stal | ||||||||||
7 | Uszczelka | 2 | Stal | ||||||||||
8 | Membrana | 1 | PTFE + EPDM | ||||||||||
9 | Ciało | 1 | PCW CPVC PVDF PP | ||||||||||
10 | Pokrywa | 1 | PC | ||||||||||
11 | czapka z daszkiem | 1 | PP | ||||||||||
12 | Ręcznie Koło | 1 | ABS | ||||||||||
13 | Smarowniczka | 1 | Miedź | ||||||||||
14 | Czapeczka | 1 | PCW CPVC PVDF PP | ||||||||||
15 | Śruba i nakrętka | 8 | Stal | ||||||||||
Norminal Rozmiar | D1 | re | L | H | T | n | ΦD1 | Waga (kg | |||||
DN (cale) | HAŁAS | ANSI | JIS | PCW | CPVC | PVDF | PP | ||||||
15 (1/2 ") | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4 ") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1 ") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1 / 4 ") | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1 / 2 ") | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2 ") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1 / 2 ") | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3 ") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4 ") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5 ") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6 ") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8 ") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10 ") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
